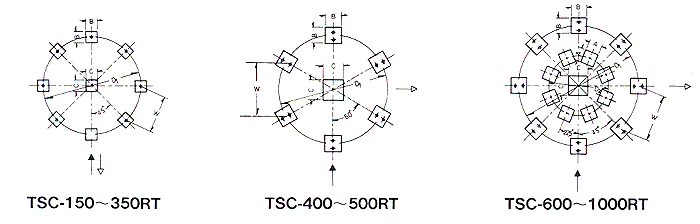

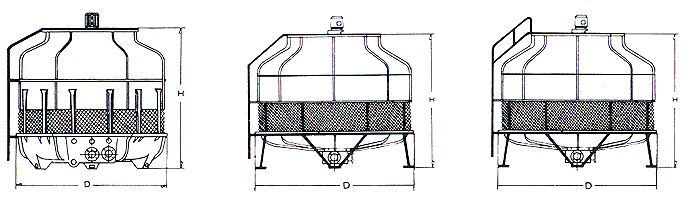

規格 重量 基礎架尺寸TOWER SUPPORT CONCRETE BASE 基礎螺絲 泵揚程
Tower
Model
TSC 		WEIGHT(KG) D1

m/m 		D2

m/m 		W

m/m 		A

m/m 		B

m/m 		C

m/m 		h

m/m 		ANCHOR BOLT PUMP
HEAD
m
自重
DRY 		運轉重量
OPERATING 		SIZE
m/m 		LENGTH
m/m 		QTY
PCS
3 26 65 346 　 300 　 200 　 150 12 120 3 1.2
5 35 100 485 　 420 　 200 　 150 12 120 3 1.2
8 40 138 485 　 420 　 200 　 150 12 120 3 1.2
10 48 178 612 　 530 　 200 　 150 12 120 3 1.3
15 67 260 692 　 600 　 200 　 150 12 120 3 1.4
20 78 330 808 　 700 　 200 　 150 12 120 3 1.5
25 95 420 970 　 840 　 200 　 150 12 120 3 1.6
30 100 500 1175 　 830 　 250 　 200 12 120 4 1.8
40 160 550 1360 　 960 　 250 　 200 12 120 4 1.8
50 209 700 1585 　 1130 　 250 　 200 12 120 4 1.9
60 215 750 1585 　 1130 　 250 　 200 12 120 4 1.9
70 255 960 1760 　 880 　 250 200 200 12 120 5 2.0
80 260 1040 1760 　 880 　 250 200 200 12 120 5 2.0
100 400 1260 2100 　 1050 　 300 300 300 12 120 5 3
125 430 1620 2420 　 1210 　 300 300 300 12 120 5 3
150 650 2720 2760 　 1056 　 300 300 300 12 120 7 3.2
175 680 2900 2760 　 1056 　 300 300 300 12 120 7 3.2
200 780 3330 3080 　 1179 　 300 300 300 16 200 7 3.5
225 790 3400 3080 　 1179 　 300 300 300 16 200 7 3.5
250 810 3500 3080 　 1179 　 300 300 300 16 200 7 4
300 1000 4000 3850 　 1473 　 300 600 300 16 200 7 4
350 1100 4350 3850 　 1473 　 300 600 300 16 200 7 4
400 2300 7100 5100 　 2550 　 500 1000 300 16 200 12 5
500 2400 7660 5100 　 2550 　 500 1000 300 16 200 12 5
600 3400 9920 6300 3750 2411 300 500 1000 300 16 200 16 5.5
700 3800 11650 6300 3750 2411 300 500 1000 300 16 200 16 5.5
800 4500 12000 7100 4460 2717 300 500 1200 300 20 200 16 6
1000 4800 12300 7100 4460 2717 300 500 1200 300 20 200 16 6

冷卻能力在循環水量13L/min/RT，入口水溫37℃，出口水溫32℃，外氣濕球溫度27℃ CW.B.條件之下計算

*外型尺寸因改良變更時依訂貨承認圖為準。
