規格 外型尺寸 配管管徑 馬達 風扇直徑 風量 水量
TOWER
MODEL
TSN
DIMENSIONS m/m PIPE CONNECTION m/m FAN
MOTOR
HP
FAN
DIAMETER
m/m
AIR
VOLUME
m³/min
NORMAL
WATER FLOW
L/min

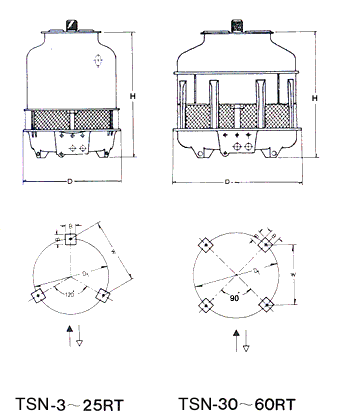

H D IN OUT O Dr Ba Q
3 1230 680 25 25 25 20 20   1/6 460 27 39
5 1280 830 40 40 25 20 20   1/6 460 60 65
8 1380 830 40 40 25 20 20   1/6 460 75 104
10 1630 1100 40 40 25 25 20 20 1/4 670 95 130
15 1680 1100 50 50 25 25 20 20 1/2 670 135 195
20 1830 1200 50 50 25 25 20 20 1/2 670 165 260
25 1840 1400 65 65 25 25 20 20 3/4 860 200 325
30 1920 1620 65 65 25 25 20 20 3/4 860 210 390
40 1950 1830 80 80 25 40 20 25 1 960 270 520
50 1970 2040 80 80 25 40 20 25 1 960 320 650
60 1970 2040 80 80 25 40 20 25 1-1/2 960 410 780
70 2180 2200 100 100 25 40 20 25 1-1/2 1160 500 910
80 2180 2200 100 100 25 40 20 25 1-1/2 1160 530 1040
100 3140 2800 100 100 25 40 25 25 3 1500 680 1300
125 3240 3100 125 125 25 40 25 25 3 1500 820 1625
150 3480 3500 125 125 25 40 25 25 5 1700 920 1950
175 3600 3500 150 150 25 40 25 40 5 1700 1100 2275
200 3890 3900 150 150 50 50 40 40 7-1/2 2100 1200 2600
225 3890 3900 150 150 50 50 40 40 7-1/2 2100 1700 2925
250 4000 3900 200 200 50 50 40 40 7-1/2 2100 1800 3250
300 4285 4680 200 200 80 50 40 40 10 2400 2200 3900
350 4385 4680 200 200 80 50 40 40 10 2400 2300 4550
400 5250 5360 200 200 80 50 50 50 15 3100 2600 5200
500 5450 5360 250 250 80 50 50 50 15 3100 2750 6500
600 5800 6600 250 250 80 50 50 50 20 3400 3750 7800
700 5845 6600 250 250 80 50 50 50 20 3400 3900 9100
800 6700 7400 300 300 100 65 50 65 30 3600 5000 10400
1000 6850 7400 300 300 100 65 50 65 30 3600 5200 13000

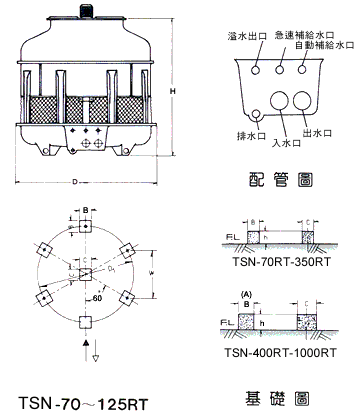

1. IN:循環水入口     2.OUT: 循環水出口    3.O:溢水出口    4.Dr:排水口     5.Ba:自動補給水口    6.Q:急速補給水口

20A←→3/4B . 25A←→1B . 40A←→1-1/2B . 50A←→2B . 65A←→2-1/2B. 80A←→3B .

100A←→4B.125A←→5B . 150A←→6B . 200A←→8B . 250A←→10B . 300A←→12B .
